水厂介绍

中水水源包括∶ 冷却排水、淋浴排水、盥洗排水、厨房排水、厕所排水、城市污水厂二沉池出水等。一般不采用工业污水作为中水水源，严禁传染病医院、结核病医院污水和放射性污水作为中水水源。对于住宅建筑可考虑除厕所生活污水外其余排水作为中水水源;对于大型的公共建筑、旅馆、商住楼等，采用冷却排水、淋浴排水、盥洗排水作为中水水源;公共食堂、餐厅的排水水质污染程度较高，处理比较复杂，不宜采用;大型洗衣房的排水由于含有各种不同的洗涤剂，能否作为中水源须经试验确定。

对生活污水进行处理主要有两种形式∶一种是周围有城市污水厂管网的，生活污水进入城市污水厂管网，由城市污水厂进行处理;另一种是无法进入城市管网的生活污水就地建设污水处理设施，处理后达标排放或进一步处理达到中水回用的目的。在此主要讨论最后一种形式。
篇
为了将污水处理成符合中水水质标准的水，一般要进行三个阶段的处理∶
数
（1）预处理∶该阶段主要有格栅和调节池两个处理单元，主要作用是去除污水中的固体杂质和均匀水质。
（2）主处理∶该阶段是中水回用处理的关键，主要作用是去除污水的溶解性有机物。
（3）后处理∶该阶段主要以消毒处理为主，对出水进行深度处理。保证出水达到中水标准。

系统设计

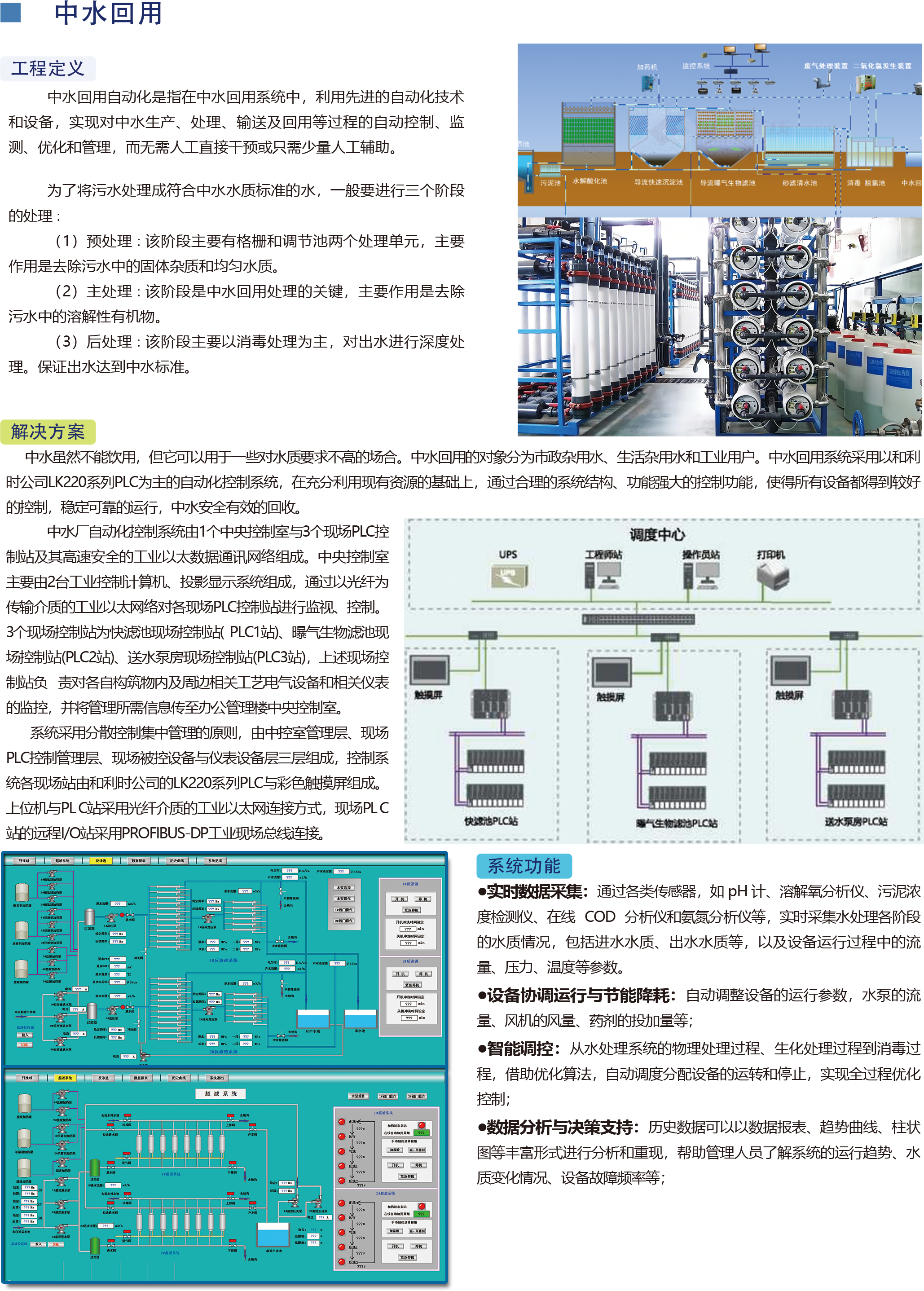

中水虽然不能饮用，但它可以用于一一些对水质要 求不高的场合。中水回用的对象分为市政杂用水、生活杂用水和工业用户。中水回用系统采用以和利时公司LK220系列PLC为主的自动化控制系统，在充分利用现有资源的基础上，通过合理的系统结构、功能强大的控制功能，使得所有设备都得到较好的控制，运行稳定可靠，回收中水安全有效。

中水厂自动化控制系统由1个中央控制室与3个现场PLC控制站及其高速安全的工业以太数据通讯网络组成。中央控制室主要由2台工业控制计算机、投影显示系统组成，通过以光纤为传输介质的工业以太网络对各现场PLC控制站进行监视、控制。3个现场控制站为快滤池现场控制站( PLC1站)、曝气生物滤池现场控制站(PLC2站)、送水泵房现场控制站(PLC3站)，上述现场控制站负 责对各自构筑物内及周边相关工艺电气设备和相关仪表的监控，并将管理所需信息传至办公管理楼中央控制室。
系统采用分散控制集中管理的原则，由中控室管理层、现场PLC控制管理层、现场被控设备与仪表设备层三层组成，控制系统各现场站由和利时公司的LK220系列PLC与彩色触摸屏组成。上位机与PL C站采用光纤介质的工业以太网连接方式，现场PL C站的远程I/O站采用PROFIBUS-DP工业现场总线连接。

控制策略

中水回用工程主要工艺流程:污水厂二沉池出水经提升泵房提升后进入曝气生物滤池进行生化处理，处理完的水经加药、加氯后进入絮凝池、斜管沉淀池进行过滤沉淀后流入清水池，再由澄清水经送水泵房给用户;中间污浊的水经循环水池连续微滤后进入反渗透池进行处理，处理完的水进入清水池给用户;沉淀污泥经排泥泵房到二级处理厂浓缩池。
●曝气生物滤池
滤池过滤过程及反冲洗过程的控制
监测污水中溶解氧含量、通过检测溶解氧来控制曝气量。检测曝气生物滤池的滤料上下之间的差压，来控制反冲洗的起停
●絮凝池、斜管沉淀池
控制絮凝池八台搅拌器的运行
控制沉淀池刮泥机的运行
●提升泵房
控制潜水泵的开/停时间及开启数量
监测潜水泵的手/自动、运行、故障信号及液位信号
